Motorbauart In Längsrichtung angeordneter Viertakt-,
Vierventil- Reihenmotor mit zwei obenliegenden Nockenwellen,
·
Flüssigkeitskühlung und elektronischer
Kraftstoffeinspritzung.
·
Sitz der Motornummer Zylinderkurbelgehäuse-Unterteil
hinten, rechts
·
Zylinderbohrung mm 70,5
·
Hub mm 75
·
Zylinderzahl 4
·
Hubraum effektiv cm 3
1171
·
Verdichtungsverhältnis 10,8 : 1
·
Nennleistung kW 72
·
Max. Drehmoment Nm 115
·
Zulässige Höchstdrehzahl min -1
8500
·
Leerlaufdrehzahl min -1
950
·
Drehrichtung Auf Zündanlage gesehen gegen den
Uhrzeigersinn
· Kompressionsdruck gut über 10,0 bar , normal 8,5…10,0 bar, schlecht unter 8,5 bar
Anlasser
·
Bauart Permanentmagnet-Motor
·
Übersetzungsverhältnis 27:1
·
Leistung kW 0,7
Drehstromgenerator
·
Bauart Dreiphasen-Drehstromgenerator
·
Übersetzungsverhältnis 1:1,5
·
Antrieb direkt
·
Höchstleistung W/V 840/14
·
Höchststromstärke A 60
·
Ladebeginn Generatordrehzahl min -1
1000 (24 A Ladestrom)
·
Max. Drehzahl min -1 18000
Zündkerze
·
Bosch XR 7 LDC
·
Gewinde metrisch M 12 x 1,25
·
Elektrodenabstand korrekturfrei
Zündung
·
Zündsystem Motronic (Kennfeldsteuerung)
·
Zündauslöser zwei von der Kurbelwelle angesteuerte
Magnetschranken (Hallgeber)
·
Zündeinstellung statisch °KW 6° = 0,24 mm v. OT
·
Drehzahlbegrenzung min -1
8500
Zündspule
·
Doppelzündspule
·
Widerstand: Primär W
0,5 ± 0,05, Sekundär kW 13,3
± 1,3
Schmiersystem
·
Motorschmierung Druckumlaufschmierung
·
Ölfilter Im Hauptstrom
·
Differenzdruck zur Öffnung des Umgehungsventils 1,5 bar
·
Öldruckkontrolleuchte leuchtet auf unter 0,2…0,5 bar
·
Überdruckventil öffnet bei 5,4 bar
·
Ölfüllmenge : mit Filterwechsel 3,6l
·
min/max 0,8l
·
Zulässiger Ölverbrauch l/1000 km 1,0l
·
Kraftstoffbedarf Super Bleifrei 95 ROZ
·
Kraftstoffaufbereitung Motronic MA 2.4
·
Kraftstoffdruck 3,5 bar
·
Drosselklappenstutzen-Innendurchmesser 34 mm
·
Luftfilter Papier-Lamellenfilter
·
Ansaugstutzen mit Resonanzdämpfer
Seilzugspiel (warmer Motor)
·
[ohne Fahrgeschwindigkeitsregelung] 0,5 mm
·
[mit Fahrgeschwindigkeitsregelung] Gesamtspiel Gasöffner-
und Gasschließerzug 1 ... 1,5 mm
·
Seilzug Fahrgeschwindigkeitsregelung 2 ... 3 mm
·
Behälterinhalt Fahrzeug auf Seitenständer ca. 23,5l
·
Fahrzeug auf Hauptständer ca. 22l
·
davon Reserve 4l
·
Kraftstoffart Super bleifrei ROZ 95
·
Bauart Peripheralradpumpe
·
Betriebsspannung 12V
·
Kraftstoffdruck 3,5 bar
·
Fördermenge 110 l/h
·
Gesamt-Füllmenge 3,1l
·
Kühlkreislauf 2,5l
·
Ausgleichsbehälter 0,6l
·
Kühlmittel nur nitritfreie Langzeit Frost- und
Korrosions-schutzmittel verwenden
·
Öffnungstemperatur Thermostat 85°C
·
Einschalttemperatur für Lüfter 105 °C
·
Einschalttemperatur für Kühlmittelwarnleuchte
115 °C
·
Überdruckventil im Verschlussdeckel öffnet bei 1,5 bar +0,2
·
Abgasreinigung geregelter 3-Wege-Katalysator
·
Schalldämpfer Reflektions-/Absorbtionsschalldämpfer aus
rostfreiem Edelstahl
·
Bauart Einscheibentrockenkupplung (asbestfrei)
·
Betätigung hydraulisch
·
Kupplungsflüssigkeit Bremsflüssigkeit DOT 4
·
Kupplungsscheiben-Ø mm 180
·
Verschleißgrenze: Mindestdicke der Kupplungsscheibe mm
4,6 (mit Messschieber an den Nieten der Kupplungsscheibe messen, Messspitzen mit
der Hand zusammendrücken)
·
Getriebeart 5 - Gang - Getriebe (4 +Overdrive) mit
integrierter Rückfahrhilfe, Klauenschaltung und Ruckdämpfer.
·
Rückfahrhilfenbetätigung mit Sperrmechanismus der Vorwärtsgänge
und elektrischen Sicherungselementen sowie Hallgeber zur
RFH-Geschwindigkeitsregelung über RFH Steuergerät.
·
Schaltungsart über Fußschalthebel und Schaltwalze mit Überschaltsicherung.
·
Rückfahrhilfe-Betätigung über zentrale Schaltwelle mit
einem Betätigungswinkel von ca. 42°.
·
Übersetzungsverhältnis 1. Gang 3,864
·
2. Gang 3,022
·
3. Gang 2,393
·
4. Gang 1,819
·
5. Gang 1,316
·
RFH-Gang 115,7
·
Gesamtspannweite des Getriebes Getriebespreizung 2,936
·
Ölsorte ganzjährig Marken-Hypoidgetriebeöl SAE 90 API
Klasse GL 5
·
Füllmenge bis Unterkante Einfüllöffnung einfüllen
600 … 750 cm 3
·
Blockmaß Zwischenwelle mm 198,95 … 199,00
·
Blockmaß Abtriebswelle mm 192,95 ... 193,00
·
Blockmaß Antriebswelle mm 138,60 ... 138,55
·
Blockmaß Schaltwalze mm 111,80 … 111,90
·
Axialspiel Schaltwelle mm 0,1 … 0,3
·
Axialspiele Abtriebswelle
·
Losrad 1. Gang mm 0,1 … 0,33
·
Losrad 2. Gang mm 0,1 … 0,33
·
Losrad 3. Gang mm 0,1 … 0,57
·
Axialspiele Zwischenwelle
·
Losrad 4. Gang mm 0,1 … 0,46
·
Losrad 5. Gang mm 0,1 … 0,46
·
Hub Federsegment auf Antriebswelle mm 0,4 … 0,6
·
Bauart Telelever kippentkoppelt, Längslenker zentral im
Hauptrahmen gelagert.
·
Gabelstandrohr-Oberfläche hart verchromt
·
Gabelstandrohr-Außendurchmesser mm 35
·
Maximal zulässiger Schlag des Gabelstand-rohres 0,4 mm
·
Teleskopgabelöl - freigegebene Sorten BMW Telegabelöl,
SHOWA ATF
·
Füllmenge pro Gabelholm SHOWA 0,47l
·
Nachlauf bei Normallage 108,7 mm
·
Lenkwinkel bei Leergewicht 63,96°
·
Gesamtfederweg am Rad 102 mm
·
Gesamtfederweg am Federbein 55 mm
·
Bauart Federbein mit Schraubendruckfeder und Einrohr
·
Gasdruckdämpfer ohne Verstellmöglichkeiten
·
Bauart Einteiliger Doppelwandrohrlenker; ohne Gewichte
·
Lenkrohrdurchmesser Innenrohr 22 mm
·
Lenkrohrdurchmesser Außenrohr 28 mm
·
Lenkeinschlagwinkel 32°
·
Lenkerbreite mit Griffrohr 826 mm
·
Verzahnungsart Klingelnberg-Palloid-Spiralverzahnung
·
Übersetzungsverhältnis 2,75 : 1
·
Zähnezahl 33 : 12
·
Zahnflankenspiel mm 0,07...0,016
·
Vorspannung Kegelrollenlager mm 0,05...0,1
·
Ölsorte Hypoidöl SAE 90 API-GL-5
·
Füllmenge Neubefüllung 240...250 cm 3
·
Füllmenge Ölwechsel
230 cm 3,
bzw. bis Unterkante Einfüllöffnung
Gelenkwelle
·
Anordnung 2-teilige Doppelgelenkwelle mit integriertem
Torsionsdämpfer in hohlem Schwingarm (BMW PARALEVER),
·
an beiden Seiten Kreuzgelenke, achsantriebseitig mit
Schiebestück.
Schwinge
·
Art Paralever, neue Schwinge mit außermittig auf der
Schwinge angelegtem Federbein; kinematischeProgression.
·
Schwingenlänge mm 552
Hinterradfederung
·
Federbein Gasdruckfederbein mit hydraulischer
Federvorspannungsverstellung über Handrad
·
Federweg 130 mm am Rad
·
Federweg 45 mm am Federbein
·
Bremsflüssigkeit DOT 4
·
Bremsbetätigung hydraulisch
·
Vorderradbremse Festsattel 4-Kolben mit schwimmenden
Scheiben
·
Bremsscheiben-Ø mm 305
·
Bremsscheibendicke mm 5,0
·
Mindestdicke mm 4,5
·
Bremsbelagfläche mm 2
2460
·
Mindestbelagstärke mm 1,0
·
Kolben-Ø Bremssattel mm 32/34
·
Betätigungszylinder-Ø mm 16
·
Sensorabstand vorne mm 0,45...0,55
· Bremsbelag Sintermetall
Hinterrad
·
Hinterradbremse Festsattel 4-Kolben mit schwimmender
Scheibe
·
Bremsscheiben-Ø mm 285
·
Bremsscheibendicke mm 7,0
·
Mindestdicke mm 6,5
·
Bremsbelagfläche mm 2
2460
·
Mindestbelagstärke mm 1,0
·
Kolben-Ø Bremssattel mm 32/34
·
Betätigungszylinder-Ø mm 14
·
Sensorabstand hinten mm 0,45...0,55
·
Bremsbelag organisch
·
Felgengröße vorne 3,50“x17“ MT H 2
·
Felgengröße hinten
5,00“x17“ MT H 2
·
Höhenschlag vorne 0,5 mm
·
Höhenschlag hinten 0,3 mm
·
Seitenschlag vorne 0,5 mm
·
Seitenschlag hinten 0,3 mm
·
Reifengröße vorne 120/70 R17 58 V Tubeless
·
Reifengröße hinten 160/70 R17 79 V Tubeless
·
Reifenluftdruck bei kalten Reifen Solo/Sozius vorne 2,5
bar
·
Reifenluftdruck bei kalten Reifen Solo/Sozius hinten 2,9
bar
·
Reifenluftdruck bei kalten Reifen Sozius + Beladung vorne
2,5 bar
·
Reifenluftdruck bei kalten Reifen Sozius + Beladung hinten
3,2 bar
·
Radlagerschmierung Markenwälzlagerfett, Nutztemperatur
-30…+140 °C,Tropfpunkt 150…230 °C, hoher Korrosionsschutz, gute Wasser-
und Oxydationsbeständigkeit, z.B. Shell Retinax EP2
·
Anordnung des Typenschildes/Fahrgestellnummer unter der
Fahrersitzbank
·
Blech auf der rechten Seite am Heckrahmen
Fahrzeugabmessungen
·
Länge über alles 2508 mm
·
Größte Höhe ECE/US (Windschild eingefahren) 1395/1475
mm
·
Größte Höhe (Antenne) 1915 mm
·
Größte Breite über Spiegel 1080 mm
·
Sitzhöhe bei Leergewicht 770/800 mm
·
Topcase Volumen
50l
·
Koffervolumen 34l
Fahrzeuggewicht
·
Leergewicht fahrfertig voll getankt (ohne SA) 378,5 kg
·
Zul. Gesamtgewicht 600 kg
·
Max. Zuladung 221,5 kg
·
Zulässige Radlast vorn/hinten 204/402 kg
·
Max. Zuladung je Koffer rechts/links (ohne CD-Wechsler) 10
kg
·
Max. Zuladung im Topcase 10 kg
Fahrwerksdaten
·
Radstand in Normallage 1632 mm
·
Radstand bei Leergewicht (378 kg) 1630 mm
·
Max. Spurversatz (Hinterrad nach rechts), Soll-Spurversatz
4,5 mm, Max. Spurversatzabweichung -5…14 mm
·
Nachlauf in Normallage 109 mm
·
Lenkkopfwinkel in Normallage 63,2°
·
Lenkeinschlagwinkel 32°
·
Schräglagenwinkelgrenze mit Fahrer 85 kg 38,5°
·
stat. Achslastverteilung ohne Fahrer (v/h) mit Leergewicht
47/53%
·
Bodenfreiheit in Normallage 104,5 mm

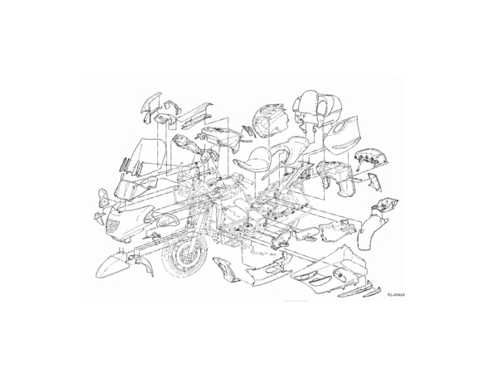

Bauteile
·
Hauptrahmen Alu-Guss-Schweißkonstruktion
·
Heckrahmen Stahlrohr-Konstruktion
·
Bordspannung 12
V
·
Batterie 19 Ah
· Steckdosen (Serienausstattung) 2
·
Intrumentenkombination (Serienstand) Tachometer,
Drehzahlmesser, Tankuhr, Zeituhr,
·
Ganganzeige, Wassertemperaturanzeige
·
Blinkkontrolleuchten 12V 1,7W DIN 72 601
·
Sonstige Kontrolleuchten, Instrumentenbeleuchtung 12V 1,7W
DIN 72 601
·
Scheinwerfer H7 Tandemscheinwerfer in Freiformflächentechnik
mit manueller Leuchtweitenregelung
·
Fernlicht H3-Halogenlampe 12V 55W, asymmetrisch,
·
Abblendlicht H7-Halogenlampe 12V 55W, asymmetrisch
·
Standlicht 12V 5W, DIN 72 601,Normbezeichnung W 10/5
·
Bremslicht/Rücklicht 12V 21/5W,DIN 72 601,
Normbezeichnung P 25-2
·
Blinkleuchten 12V 21W, DIN 72 601, Normbezeichnung P 25-1
· Kennzeichenleuchte 12V 21/5W, DIN 72 601, Normbezeichnung P 25-2
Hinweis: Alle Daten wurden so sorgfältig ermittelt wie möglich. Irrtümer und Änderungen vorbehalten. Wir übernehmen keine Garantie für die Richtigkeit der Angaben. Die Angaben beziehen sich auf das Modelljahr 1999.
